齒輪、彈簧、活塞環及焊接接頭的硬度檢測方法
一、齒輪的硬度檢測方法
齒輪的硬度檢測一般是在熱處理后的齒面上進行。由于齒面受條件的限制，用洛氏法難于測量，可用里氏硬度或E型肖氏硬度計測定。
二、彈簧的硬度檢測方法
彈簧制件的硬度檢測一般用洛氏硬度C標尺，在每個彈簧試樣上測三點，兩點合格則認定合格。測試時硬度差不得大于5個硬度單位。對熱卷彈簧硬度檢測時，需磨去0.5 mm，消除表面脫碳層影響。
冷卷彈簧經淬火（不超過二次）、回火后，其硬度值在44~52 HRC范圍內。特殊情況硬度允許到55 HRC。
熱卷彈簧經淬火、回火處理后硬度應在40~50 HRC范圍內。特殊情況可到55 HRC。
三、活塞環的硬度檢測方法

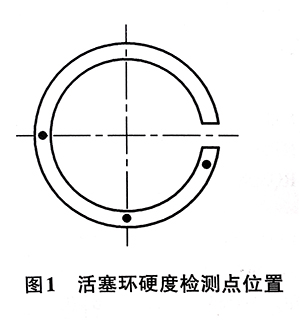

活塞環的硬度檢測一般用洛氏B標尺。檢測點距環開口5~7 mm處、距開口90°和開口處對面等三處測定，見圖1。每處測3點取平均值。油環在相鄰的實體部位測量，測點距邊緣≮1 mm。
測定結果：
合金鑄鐵環直徑D≤150 mm 98～108 HRB
D>150 mm 94～105 HRB
鎢合金鑄鐵環 96～106 HRB
同一片環上硬度值差≯3個HRB單位。
四、焊接接頭的硬度檢測方法
焊接接頭及堆焊金屬的硬度試驗GB 2654—89規定：焊接件硬度可用布氏、洛氏、維氏硬度試驗方法檢測。
試樣檢測面與支承面應經加工磨平，厚度小于3 mm的焊接接頭允許在其表面測定硬度。

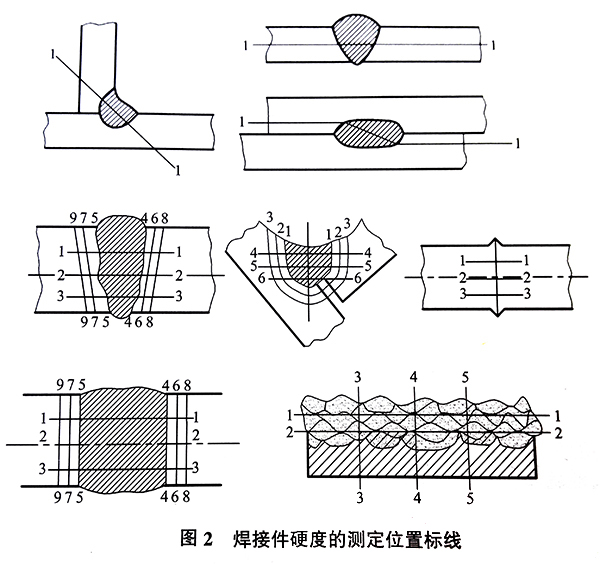

測定位置，接圖2焊接件硬度的測定位置標線進行。測試時應注意壁開焊接缺陷處。
